ZWL型直聯自吸式排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。 該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
二、使用條件：
1、環境濕度 50℃，介質溫度 80℃，特殊要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

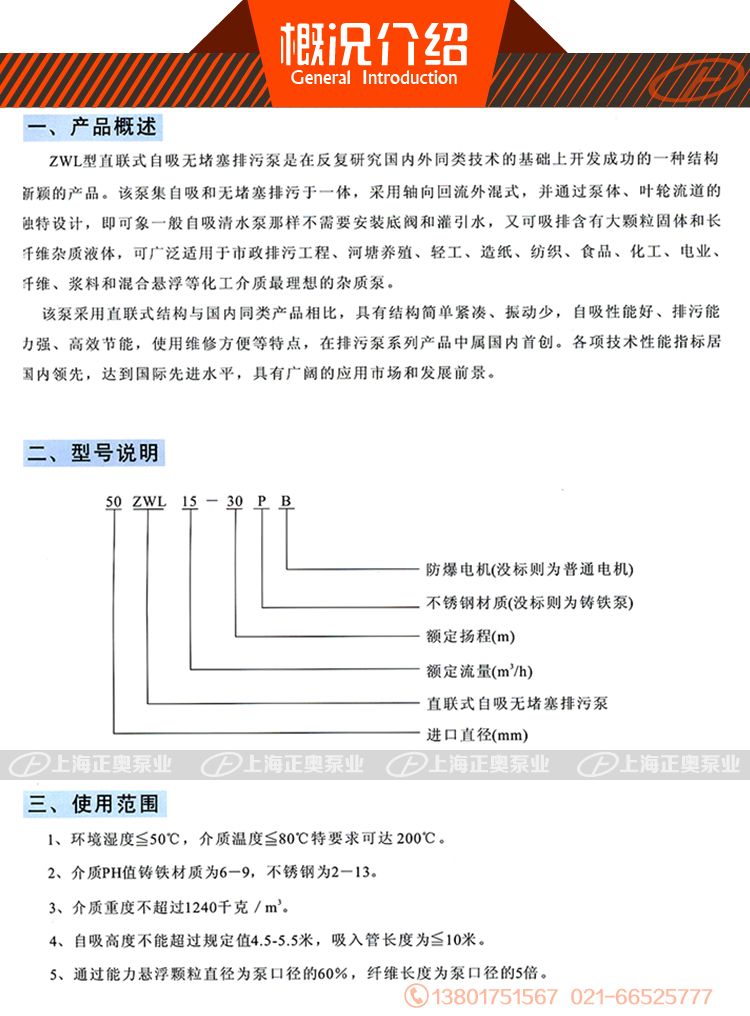

三、型號意義：
四、產品優點：
1、結構緊湊。該系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
4、采用先進水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。
五、結構特點：
|
1電動機：直接與水泵聯接傳送動力，采用名牌電機。 |
| 2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。 |
| 3擋水圈：防止因密封漏水而使電機進水。 |
| 4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。運行壽命長，不滲漏、對軸無磨損。 |
| 5泵蓋：連接泵體和電機。 |
| 6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成。 |
| 7葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。 |
| 8密封環：水泵葉輪與泵體接合處起密封作用。 |
| 9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。 |
| 10放水栓：當泵長期不用時，可以打開放水栓放干儲液。 |
| 11底盤：連接整泵便于安裝，也可安裝隔振器。 |
12出口接管：連接出水管道 |
| 13加水閥：當泵內腔儲液不足時可打開閥門加水。 |
14止回閥片：當泵停止工作時可阻止管道里的水回流 |
| 15進口接管：連接進口管道。 |
|
六、性能參數：
型號
|
流量
m3/h
|
揚程
m
|
功率
kw
|
轉速
r/min
|
效率
%
|
汽蝕余量
m
|
自吸高度
m
|
自吸時間
min/m
|
重量kg
|
ZWL25-8-15
|
8
|
15
|
1.5
|
2900
|
45
|
2.0
|
5.0
|
3
|
68
|
ZWL32-9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
68
|
ZWL40-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
95
|
ZWL40-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
ZWL40-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
68
|
ZWL50-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
ZWL50-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
ZWL50-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
95
|
ZWL50-20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
140
|
ZWL50-20-40
|
20
|
40
|
7.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
ZWL65-30-18
|
30
|
18
|
4
|
2900
|
45
|
2.5
|
5.0
|
3
|
125
|
ZWL65-25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
135
|
ZWL65-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
140
|
ZWL65-40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
150
|
ZWL65-65-25
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.0
|
3
|
200
|
ZWL80-40-16
|
40
|
16
|
4
|
2900
|
50
|
3.0
|
5.0
|
3
|
125
|
ZWL80-40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
140
|
ZWL80-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
150
|
ZWL80-65-25
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.0
|
3
|
220
|
ZWL80-80-35
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
250
|
ZWL80-50-60
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.5
|
3
|
300
|
ZWL100-100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.0
|
3
|
230
|
ZWL100-80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.0
|
3
|
230
|
ZWL100-100-20
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.0
|
3
|
270
|
ZWL100-100-30
|
100
|
30
|
22
|
1450
|
53
|
4.0
|
5.0
|
2
|
320
|
ZWL100-80-45
|
80
|
45
|
30
|
2900
|
53
|
4.0
|
5.5
|
2
|
380
|
ZWL100-80-60
|
80
|
60
|
37
|
2900
|
53
|
4.0
|
5.5
|
2
|
430
|
ZWL100-80-80
|
80
|
80
|
45
|
2900
|
53
|
4.0
|
5.5
|
2
|
480
|
ZWL125-120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.0
|
2
|
380
|
ZWL150-200-15
|
200
|
15
|
15
|
1450
|
60
|
5.0
|
5.0
|
3.5
|
380
|
ZWL150-200-20
|
200
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
420
|
ZWL150-200-25
|
200
|
25
|
30
|
1450
|
60
|
5.0
|
5.0
|
3
|
520
|
ZWL150-180-30
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
580
|
ZWL150-180-38
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
5.0
|
3.5
|
700
|
ZWL200-280-14
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
600
|
ZWL200-300-18
|
300
|
18
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
ZWL200-280-28
|
280
|
28
|
55
|
1450
|
55
|
4.8
|
5.2
|
3
|
820
|
ZWL250-420-20
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1020
|
ZWL300-800-14
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1200
|
