一、用途特點：
IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，
能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
最大流量： 240米3／分400米3／分
最高總揚程： 125米 55米
最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
最高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。
二、結構說明：
本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

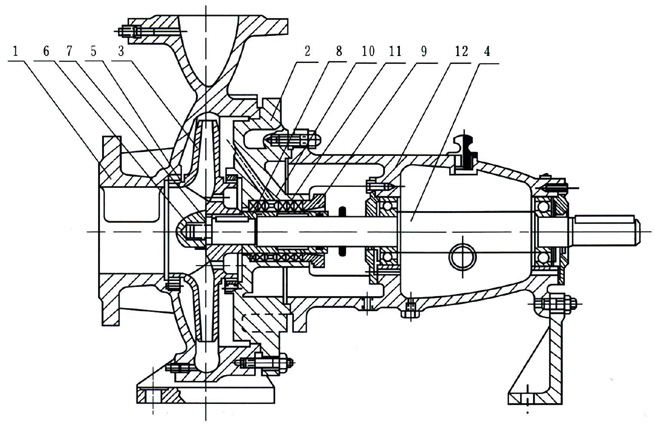

三、結構圖：
IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。
IS、IR型泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。
為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
1 泵體 2 泵蓋 3 葉輪 4 軸 5 密封環 6 葉輪螺母 7 止動墊圈 8 軸套 9 填料壓蓋 10 填料環 11 填料 12 懸架軸承部件
四、型號意義：
五、性能參數：
型號
|
流量
mз/h
|
揚程
m
|
轉速
r/min
|
電機功率
KW
|
口徑 mm
|
吸入
|
排出
|
50-32-125
|
12.5
|
20
|
2900
|
2.2
|
50
|
32
|
6.3
|
5
|
1450
|
0.55
|
50
|
32
|
50-32-160
|
12.5
|
32
|
2900
|
3
|
50
|
32
|
6.3
|
8
|
1450
|
0.55
|
50
|
32
|
50-32-200
|
12.5
|
50
|
2900
|
0.5
|
50
|
32
|
6.3
|
12.5
|
1450
|
0.75
|
50
|
32
|
50-32-250
|
12.5
|
80
|
2900
|
11
|
50
|
32
|
6.3
|
20
|
1450
|
1.5
|
50
|
32
|
65-50-125
|
25
|
20
|
2900
|
3
|
65
|
50
|
12.5
|
5
|
1450
|
0.55
|
65
|
50
|
65-50-160
|
25
|
32
|
2900
|
5.5
|
65
|
50
|
12.5
|
8
|
1450
|
0.75
|
65
|
50
|
65-40-200
|
25
|
50
|
2900
|
7.5
|
65
|
40
|
12.5
|
12.5
|
1450
|
1.1
|
65
|
40
|
65-40-250
|
25
|
80
|
2900
|
15
|
65
|
40
|
12.5
|
20
|
1450
|
2.2
|
65
|
40
|
65-40-315
|
25
|
125
|
2900
|
30
|
65
|
40
|
12.5
|
32
|
1450
|
4
|
65
|
40
|
80-65-125
|
50
|
20
|
2900
|
5.5
|
80
|
65
|
25
|
5
|
1450
|
0.75
|
80
|
65
|
80-65-160
|
50
|
32
|
2900
|
7.5
|
80
|
65
|
25
|
8
|
1450
|
1.5
|
80
|
65
|
80-50-200
|
50
|
50
|
2900
|
15
|
80
|
50
|
25
|
12.5
|
1450
|
2.2
|
80
|
50
|
80-50-250
|
50
|
80
|
2900
|
22
|
80
|
50
|
25
|
20
|
1450
|
3
|
80
|
50
|
80-50-315
|
50
|
125
|
2900
|
37
|
80
|
50
|
25
|
32
|
1450
|
5.5
|
80
|
50
|
100-80-125
|
100
|
20
|
2900
|
11
|
100
|
80
|
50
|
5
|
1450
|
1.5
|
100
|
80
|
100-80-160
|
100
|
32
|
2900
|
15
|
100
|
80
|
50
|
8
|
1450
|
2.2
|
100
|
80
|
100-65-200
|
100
|
50
|
2900
|
22
|
100
|
65
|
50
|
12.5
|
1450
|
4
|
100
|
65
|
100-65-250
|
100
|
80
|
2900
|
37
|
100
|
65
|
50
|
20
|
1450
|
5.5
|
100
|
65
|
100-65-315
|
100
|
125
|
2900
|
75
|
100
|
65
|
50
|
32
|
1450
|
11
|
100
|
65
|
125-100-200
|
200
|
50
|
2900
|
45
|
125
|
100
|
100
|
12.5
|
1450
|
7.5
|
125
|
100
|
125-100-250
|
200
|
80
|
2900
|
75
|
125
|
100
|
100
|
20
|
1450
|
11
|
125
|
100
|
125-100-315
|
200
|
125
|
2900
|
110
|
125
|
100
|
100
|
32
|
1450
|
15
|
125
|
100
|
125-100-400
|
100
|
50
|
1450
|
30
|
125
|
100
|
150-125-250
|
200
|
20
|
1450
|
18.5
|
150
|
125
|
150-125-315
|
200
|
32
|
1450
|
30
|
150
|
125
|
150-125-400
|
200
|
50
|
1450
|
45
|
150
|
125
|
200-150-250
|
400
|
20
|
1450
|
37
|
200
|
150
|
200-150-315
|
400
|
32
|
1450
|
55
|
200
|
150
|
200-150-400
|
400
|
50
|
1450
|
90
|
200
|
150
|
