產品概述：
Q/X系列三通調節閥采用圓筒型薄壁窗口形閥芯導向，導向面積大，動作平穩；
Q系列三通合流調節閥是將兩路流體合并成一路流體；
X系列三通分流閥將一路流體分配成兩路流體。
三通調節閥常用于熱交換器（換熱器）的旁路調節，也可用于簡單的配比調節；該系列產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節和控制。
該系列閥門可按要求配用多彈簧式氣動薄膜執行機構、氣動活塞執行機構、全電子式智能型電動執行機構等。

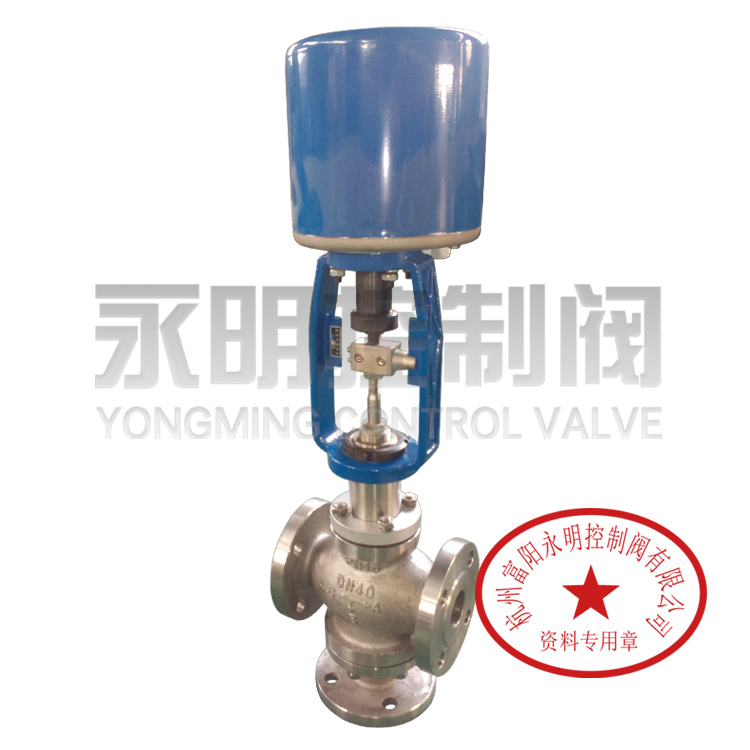

產品實拍：
下圖為DN50分體式智能型自反饋高精度導熱油電動三通分流調節閥接線原理圖：
執行機構部分 表2
規格 型號
|
氣動薄膜式
|
氣動活塞式
|
全電子式
|
電動式
|
用 途
|
調節、開關
|
調節、開關
|
調節
|
開關
|
彈簧范圍
|
20-100KPa;40-200KPa;80-240KPa
|
－
|
－
|
氣源/電源
|
0.14,0.25,0.4MPa
|
0.4～0.6MPa
|
220V.AC 50Hz
380V.AC 50Hz
|
220V.AC 50Hz
380V.AC 50Hz
|
接 口
|
Rc1/4",Rc3/8"
|
Rc1/4", Rc1/2",Rc3/8"
|
配線:2-G1/2"
|
配線:2-G1/2"
|
作用方式
|
氣開、氣關
|
氣開、氣關、雙作用
|
電開、電關
|
電開、電關
|
基本
誤差
|
一般型
|
±1.5% FS(帶定位器)
|
±1.0% FS
|
-
|
特殊型
|
±4.0% FS(帶定位器)
|
±2.5% FS
|
-
|
回 差
|
一般型
|
≤1.5% FS(帶定位器)
|
≤1.0% FS
|
-
|
特殊型
|
≤3.0% FS(帶定位器)
|
≤2.0% FS
|
-
|
允許環境溫度
|
-10～+70℃
|
-10～+60℃
|
可選閥門附件
|
電氣閥門定位器,過濾減壓器,電磁閥,
限位開關,保位閥,手動裝置
|
過載單元
|
檢測開度微動開關,電位器
|
主要技術參數 表3
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定Kv
|
合流型
|
5.0
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
分流型
|
可用合流結構代替
|
85
|
135
|
210
|
340
|
535
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
膜片有效面積(氣動閥)
Ae()
|
280
|
400
|
600
|
1000
|
固有流量特性
|
線性、等百分比
|
固有可調比
|
30:1
|
允許泄漏量
|
硬密封:Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|
|
|
