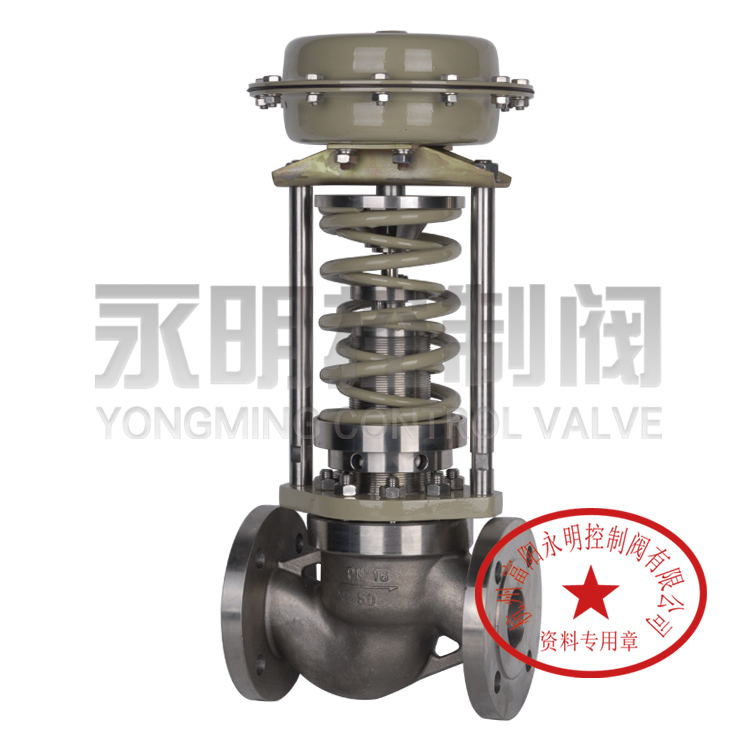

產品概述：
ZZY系
列自力式壓力調節閥無需外加能源，利用被控介質自身能量作為動力源，引入執行機構控制閥芯位置來改變流通面積，改變兩端的壓差和流量，從而使閥前（或閥
后）壓力穩定在給定值。具有動作靈敏，密封性好，壓力波動小等優點，廣泛應用于各種工業設備中對氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
執行機構部分 表2
規格 型號
|
薄膜式
|
活塞式
|
波紋管式
|
用 途
|
調 節
|
膜片材質
|
丁腈橡膠、氟橡膠、耐油橡膠
|
－
|
－
|
活塞材質
|
－
|
鋁合金
|
－
|
波紋管材質
|
－
|
－
|
304、316
|
接 口
|
M16×1.5
|
作用方式
|
壓開、壓閉
|
使用溫度
|
氣體:-20～+80℃,液體:-20～+140℃,
配冷凝器和散熱片: -20～+350℃
|
-20～+350℃
|
標配閥門附件
|
取壓管(含取壓接頭)、冷凝器(蒸汽介質時用)
|
可選閥門附件
|
取壓接管、截止閥、壓力表、法蘭、墊片及緊固件
|
主要技術參數 表3-1 常規型自力式主要技術參數
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定Kv
|
單座
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
套筒
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
雙座
|
-
|
-
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
1925
|
額定行程L(mm)
|
8
|
10
|
12
|
20
|
22
|
25
|
25
|
25
|
25
|
固有流量特性
|
快開,修正線性
|
壓力調節范圍(KPa)
|
15-50 40-80 60-100 80-140 120-180 160-220 200-260 240-300
280-350 330-400 380-450 430-500 480-560 540-620 600-700
680-800 780-900 880-1000 950-1500 1000-2500 2000-3000 2500-3500
|
調節精度
|
±8%
|
允許泄漏量
|
硬密封:Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|
注:壓力調節范圍可根據客戶要求定制.
表3-2 小流量自力式主要技術參數
公稱通徑
|
20、25
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
15
|
額定Kv
|
0.02
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.2
|
1.8
|
2.5
|
4
|
額定行程L(mm)
|
5
|
固有流量特性
|
線性、修正線性
|
快開
|
調節精度
|
±8%
|
允許泄漏量
|
硬密封:Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|
