一、DMF-0.1型電磁式煤氣安全切斷閥簡介：
DMF-0.1型電磁式煤氣安全切斷閥由本廠生產制造的新型換代產品。電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
DMF-0.1型電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，
二、DMF-0.1型電磁式煤氣安全切斷閥用途
現代以煤氣為燃料的各種工業窯爐大多數均采用低壓煤氣燒咀，由專業風機提供燃空氣。大多數的窯爐還用了空氣予熱裝置。在生產過程中，一旦煤氣壓力過低、燒咀不能正常工作時，應立即將煤氣切斷并停轉風機，(特別情況除外）。這樣既可保證生產安全，又不至于使?fàn)t子迅速變冷。若煤氣未能及時切斷，煤氣尚有一定余壓，有可能通過燒咀的混合氣進入風管，特別是有予熱裝置的風管，由于溫度下降會形成一定負壓，更易使煤氣進入風管，而后在風管內或爐內形成爆炸性的混合物，當再次點火時往往會引起爆炸，釀成事故。這種情況曾屢有發生。本產品正是針對這些情況而開發設計的，是以煤氣為媒料的各種工業爐窯生產安全不可缺少的理想設備。
煤氣發生低壓原因很多，其中也包括由于停電而引起的煤氣低壓，現在通用的煤氣切斷閥是由電機驅動的，停電時就無法動作，所以對因停電而引起的煤氣低壓，不能達到安全保護的作用。本產品克服這種缺點，同時切斷速度也大大高于電動切斷閥，更符合安全的要求。本產品亦可適用于有類似要求的其它場合。
三、DMF-0.1型電磁式煤氣安全切斷閥結構和工作原理

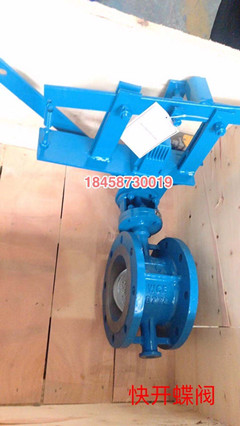

DMF-0.1型電磁式煤氣安全切斷閥由氣密性較高的蝶閥、牽引電磁鐵、杠桿裝置、鎖銷、重錘和彈簧等構成，其結構及工作原理（見附圖1）
四、DMF-0.1型電磁式煤氣安全切斷閥技術規格：
1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20~180℃。
6、環境溫度：-20~60℃。
五、DMF-0.1型電磁式煤氣安全切斷閥尺寸表：
DN
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
H
|
b
|
Z-φd
|
100
|
205
|
170
|
145
|
120
|
360
|
250
|
550
|
14
|
4-18
|
150
|
260
|
225
|
200
|
145
|
410
|
250
|
590
|
16
|
8-18
|
200
|
315
|
280
|
255
|
145
|
465
|
250
|
640
|
18
|
8-18
|
250
|
370
|
335
|
310
|
180
|
520
|
250
|
690
|
22
|
12-18
|
300
|
435
|
395
|
362
|
180
|
580
|
300
|
740
|
22
|
12-23
|
350
|
485
|
445
|
412
|
200
|
630
|
300
|
790
|
22
|
12-23
|
400
|
535
|
495
|
462
|
200
|
680
|
300
|
840
|
22
|
16-23
|
450
|
590
|
550
|
518
|
200
|
740
|
300
|
880
|
24
|
16-23
|
500
|
640
|
600
|
568
|
270
|
780
|
300
|
930
|
24
|
16-23
|
600
|
755
|
705
|
670
|
270
|
895
|
400
|
1020
|
24
|
20-25
|
700
|
860
|
810
|
775
|
270
|
1010
|
400
|
1100
|
24
|
24-25
|
800
|
975
|
920
|
880
|
270
|
1125
|
400
|
1190
|
26
|
24-30
|
900
|
1075
|
1020
|
980
|
270
|
1225
|
400
|
1280
|
26
|
24-30
|
1000
|
1175
|
1120
|
1080
|
300
|
1345
|
400
|
1360
|
26
|
28-30
|
六、DMF-0.1型電磁式煤氣安全切斷閥安裝與使用
1、本產品可為水平或垂直安裝發式，用戶不注明安裝要求時，按水平安裝發式供貨。
2、本產品備有手柄和鎖銷（見圖1件2、件3），供安裝調試時使用，投運時必須解扣。
3、重錘必須設有保護柵以保護人身安全，本產品上帶有消能彈簧，使用時最好下部再設置柔性緩沖止檔。
4、露天安裝時，必須設置防雨罩（用戶提出要求時，本廠可配套供貨）
七、DMF-0.1型電磁式煤氣安全切斷閥訂貨說明：
訂貨時請注明以下內容：
1、閥的公稱直徑
2、介質壓力
3、電磁鐵電源電壓（無特殊需要可不提）。
4、其它特殊要求（加配法蘭、高溫硬密封等，本廠可供貨）。
5、DCK-1型電磁式煤氣安全閥控制器為其配套產品，用戶可不選，自行設計控制電路。
6、其它特殊要求（如密封材質等）。
7、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
8、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
|
