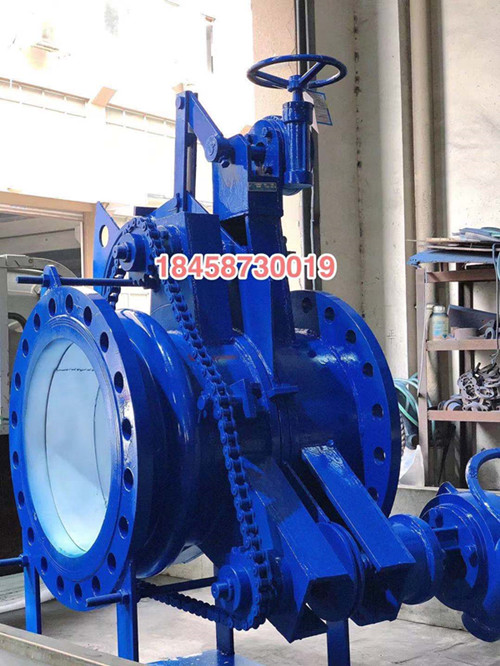

蝸輪傳動扇形盲板閥F343CX-0.5/1.5/2.5C
型號：F343CX-1.5 公稱通徑：200～1400 公稱壓力：0.05～0.25MPa
適用溫度：120℃ 200℃ 300℃ 450℃ 適用介質：煤氣及有毒、有害、易燃?xì)怏w
結構特點及用途：
該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根 絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體 分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。 三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板的定位塊，盲板旋轉 時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
蝸輪傳動扇形盲板閥F343CX-0.5/1.5/2.5C
一、主要性能指標：
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
<120
|
<250
|
<300
|
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w -
|
采用標準
|
連接法蘭尺寸符合JB/T8卜94標準，檢測方法符合GBAT13927-92標準
|
主要零件材料
|
閥體、閥板為碳素鋼；連接軸、伸縮器為碳素鋼或不銹鋼；密封圈為橡膠
|
