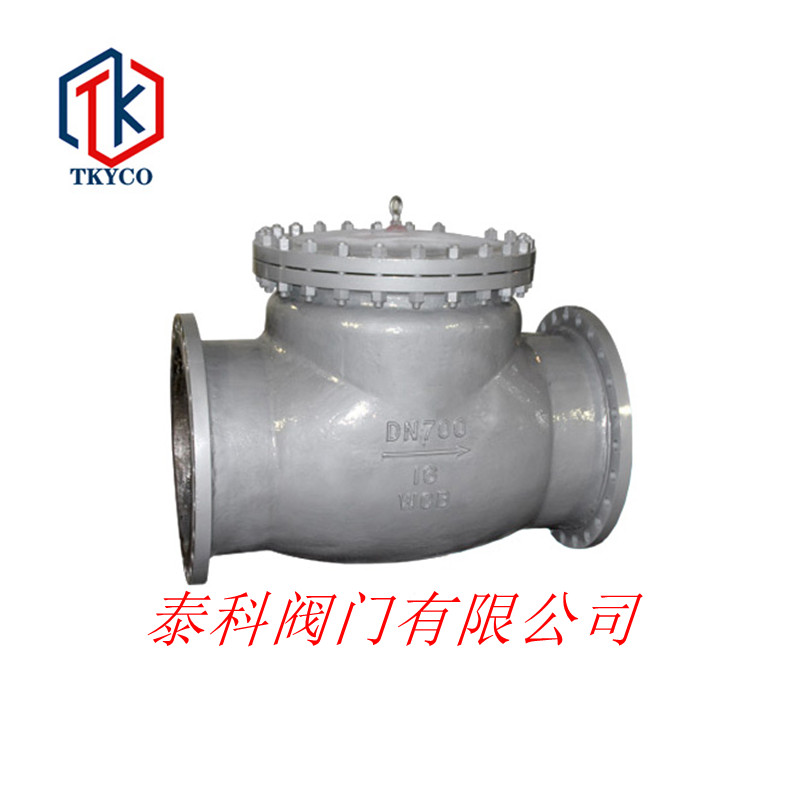

H44H旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。廣泛應用于化工、冶金、制藥等多個領域。
2.H44H旋啟式止回閥--壓力試驗
公稱壓力
PN(MPa) |
試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
| 強度試驗 |
密封試驗 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
| 1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介質 |
| 2.5 |
3.8 |
2.8 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.1 |
| 10.0 |
15.0 |
11.0 |
- |
| 16.0 |
24.0 |
17.6 |
| 25.0 |
37.5 |
27.5 |
3.H44H旋啟式止回閥--主要零件材料及性能
| 零件名稱 |
材料編號 |
| 閥 體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 閥 蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 閥 瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 搖 桿 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 閥 座 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 銷 軸 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 密封環、墊片 |
包覆墊 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
