D73H手動對夾式硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截?cái)嗔黧w最佳裝置。
二、D73H手動對夾式硬密封蝶閥--結構特點
D73H 手動對夾式硬密封蝶閥吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品；
1、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
2、結構獨特，操作靈活、省力、方便、使用壽命長；
3、耐高溫、耐腐蝕、耐磨損的三維偏心。
三、D73H手動對夾式硬密封蝶閥--主要技術參數
| 公稱通徑 |
DNmm |
50-1200 |
| 公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 |
試驗壓力
PSMPa |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
| 密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
| 適用介質 |
水、蒸汽、油品、酸類腐蝕性等 |
| 適用溫度 |
-40℃-600℃ |
四、D73H手動對夾式硬密封蝶閥--主要零部件材料
| 名稱 |
材料 |
| 閥體 |
鑄鋼、不銹鋼、鉻鉬鋼 |
| 蝶板 |
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼 |
| 閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 密封圈 |
不銹鋼、聚內脂、抗磨材料、氟塑料 |
| 填料 |
柔性石墨 |

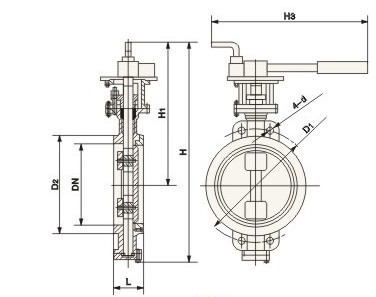

| 通徑DN |
L |
D1 |
D2 |
Z-φd |
H |
HO |
D |
L2 |
Wt/Kgs |
| 50 |
43 |
125 |
99 |
4-18 |
105 |
350 |
90° |
280 |
9 |
| 65 |
46 |
145 |
118 |
4-18 |
115 |
370 |
90° |
280 |
11 |
| 80 |
49 |
160 |
132 |
8-18 |
125 |
380 |
45° |
280 |
15 |
| 100 |
56 |
180 |
155 |
8-18 |
140 |
420 |
45° |
280 |
18 |
| 125 |
64 |
210 |
185 |
8-18 |
170 |
470 |
45° |
330 |
22 |
| 150 |
70 |
240 |
210 |
8-23 |
180 |
500 |
45° |
330 |
25 |
