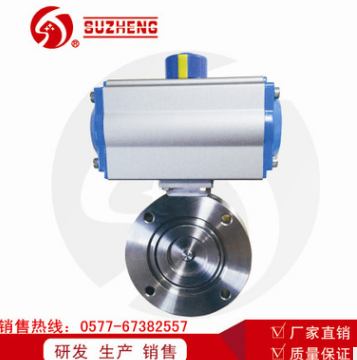

GIQ系列氣動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。氣動蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
GIQ系列氣動真空蝶閥主要性能：
1、漏率：≤1.3×10-9Pa.M3/S；
2、適用壓力范圍：1.3×10-5Pa～3×105Pa;
3、工作溫度：氟橡膠-25℃～+150℃；
4、安裝位置：任意；
5、氣源壓力：0.4－0.6Mpa；
6、閥板兩側壓力差與閥門開、關無關；
7、壽命：≥10000次。
真空標準：JB919
原理：以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。
特點:
1、閥門能承受正壓力；
2、閥桿不上下竄動；
3、氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

原理：
    以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。

主要零件材料：
體、桿、板　　　不銹鋼、碳鋼鍍鎳；
密封件　　　　  氟橡膠、氟橡膠
外形連接尺寸
