GT氣動執行器

GT氣動執行器

GT氣動執行器
價格說明： 電話咨詢
在線咨詢
 在線詢盤
最小起訂： 臺 聯系電話： 0577-67379755
所在地區： 浙江 溫州市 發布時間： 2022年8月8日
供貨能力： 臺 有效時間： 2022年11月6日


詳細說明-GT氣動執行器

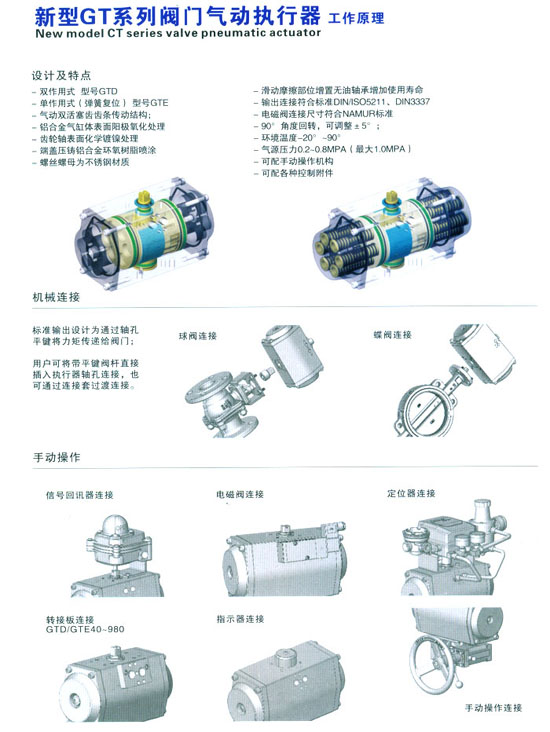

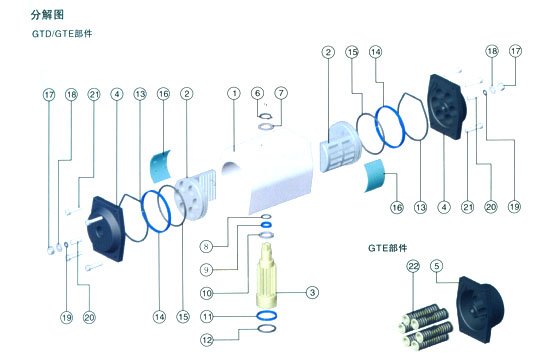

零部件

序號 名稱 數量 序號 名稱 數量
1 缸體 1 13 端蓋用密封圈 2
2 活塞 2 14 活塞減磨環 2
3 旋轉軸 1 15 O形密封圈 2
4 端蓋 2 16 活塞軸瓦 2
5 端蓋(GTE) 2 17 六角螺母 2
6 軸用彈性擋圈 1 18 平墊圈 2
7 軸用上墊圈 1 19 O形密封圈 2
8 O形密封圈 1 20 調節螺栓 2
9 軸用上減磨環 1 21 內六角螺釘 4
10 軸用中墊圈 1 22 彈簧 /彈簧座 8-12
11 軸用下減磨環 1 23
12 O形密封圈 1 24






GTD雙作用式輸出扭矩表              單位：N．m

型號 氣源壓力
2 3 4 5 6 7 8
GTD40 3.7 5.6 7.4 9.3 11.2 13.0 14.9
GTD52 7.9 11.8 15.7 19.6 23.6 27.5 31.4
GTD65 14.7 22.1 29.5 36.8 44.2 51.5 58.9
GTD80 26.0 39.0 52.0 65.1 78.1 91.1 104
GTD90 37.6 56.5 75.3 94.1 112 131 150
GTDl00 58.0 87.0 116 145 174 203 232
GTDll5 84.5 126 169 211 253 295 338
GTDl25 108 163 217 272 326 381 435
GTDl45 159 239 318 398 478 557 637
GTDl60 223 334 446 557 669 780 892
GTDl90 367 550 734 917 1101 1284 1467
GTD210 538 807 1075 1344 1613 1882 2151
GTD255 1057 1586 2115 2644 3172 3701 4230
GTD300 1656 2470 3293 4117 4940 5764 6587
GTD350 2490 3735 4981 6226 7471 8717 9962



GTE單作用式輸出扭矩表             單位：N．m

型號 彈簧 數量 空氣壓力 彈簧復位
3 4 5
開始 終點 開始 終點 開始 終點 開始 終點
GTE65 8 15.0 7.9 15.2 14.2 7.1
10 11.7 27.9 19.1 17.8 8.9
12 8.1 26.2 15.5 21.3 10.7
GTE80 8 25.1 16.2 29.3 22.8 14.0
10 23.6 47.6 36.6 28.5 17.5
12 17.9 44.1 30.9 34.2 21.O
GTE90 8 32.8 20.9 39.8 35.5 23.7
10 30.9 64.5 49.7 44.4 29.6
12 22.0 58.6 40.8 53.3 35.5
GTE100 8 56.1 26.5 55.5 60.7 31.1
10 40.3 106 69.4 75.9 38.9
12 25.2 98.6 54.2 91.O 46.6
GTE115 8 77.9 45.4 87.6 81.4 48.8
1O 67.3 150 109 101 61.1
12 46.9 138 89.2 122 73.3
GTE125 8 101 657 120 97.7 62.2
10 95.7 194 150 122 77.7
12 71.3 179 125 146 93.2
GTE145 8 135 837 163 155 103
10 124 269 204 194 129
12 85.7 243 165 233 155
GTE160 8 201 134 246 199 133
10 196 391 307 249 166
12 146 357 258 299 199
GTE190 8 317 21.3 397 336 233
10 313 626 496 420 291
12 228 567 412 505 349
GTE210 8 465 309 578 497 341
10 454 917 723 621 427
12 330 832 599 745 512
GTE255 8 945 670 1199 915 640
10 970 1843 1499 1144 800
12 741 1683 1270 1373 961
GTE300 8 1491 838 1662 1631 979
10 1254 2893 2077 2039 1223
12 846 2648 1669 2447 1468
GTE350 8 21.81 1404 2650 2330 1554
10 2067 4284 3312 2913 1942
12 1484 3895 2730 3496 2331



執行器的重量／容量／開或閉的時間

雙作用式 容量L 重量 KG 單作用式 容量L 重量 KG 開或閉時間 S
GTD40 0.12 0.7 GTE40 0.06 ≤0.5
GTD52 0.23 1.5 GTE52 012 ≤0.5
GTD65 0.46 2.0 GTE65 0.22 3.6 ≤0.5
GTD80 0.80 3.0 GTE80 0.38 5.5 ≤1.0
GTD90 1.10 4.5 GTE90 0.50 8.0 ≤1.0
GTD100 1.60 6.0 GTE100 0.79 10.5 ≤1.0
GTD115 2.33 8.0 GTE115 1.14 13.6 ≤2.0
GTD125 3.03 9.5 GTE125 1.46 16.2 ≤2.0
GTD145 5.40 14.0 GTE145 2.34 23.1 ≤2.5
GTD160 6.10 18.0 GTE160 3,00 30.0 ≤4.0
GTD190 11.0 26.0 GTE190 4.80 41.6 ≤5.0
GTD210 15.4 33.0 GTE210 7.10 52.8 ≤7.0
GTD255 31.1 72.0 GTE255 14.1 112.0 ≤10.0
GTD300 45.9 102.0 GTE300 21.3 153.0 ≤10.0
GTD350 68.5 153.0 GTE350 32.7 222.0 ≤10.0

耗氣量計算

雙作用型計算公式 V：(A+B){(P+I01.2)÷98}M V：耗氣量N1/mim(N升/分)
單作用型計算公式 V=A((P+I01.2)÷98)M P：氣源壓力KpaG(表壓)
注：將 MPa轉換成KPa乘以1000 將 bar轉換成KPa乘以100 M：活塞每分鐘往復次數
A、B：氣缸容量(見表)

執行器的選用

選用氣動執行器時，在已確定閥門的扭矩上再增加安全值。水蒸氣或非潤滑的液體介質增加 25％安全值；非潤滑的漿料液體介質增加40％安全值；非潤滑的干氣介質增加60％安全值；非潤滑用氣體輸送的顆粒粉料介質增加100％安全值；對于清潔、無摩擦的潤滑介質增加20％安全值(本公司推薦)。

選用雙作用式執行器時,根據氣源工作壓力,查找雙作用式扭矩表，可得到準確的 GTD型號，例如：氣源壓力只有5bar，控制一個需要扭矩200N.m球閥,介質為非潤滑的水蒸氣,考慮到安全因素,增加25％安全值等于250N.m，首先按表查找氣源壓力5bar，然后沿該列垂直查找等于或相近的扭矩數據，選272N.m，再沿該行向左查找其型號，選擇GTD125型。

選用單作用式執行器時，查找單作用式扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大干彈簧復位扭矩，可得到準確的 GTE型號，例如：氣源壓力只有4bar，控制一個需要扭矩100N．m蝶閥，介質為非潤滑的干燥氣體，考慮到安全因素,增加60％安全值等于160N.m,首先按表查找彈簧復位終點得到相近扭矩166N．m,然后沿該行向左查找氣源壓力4bar的終點扭矩196N．m，正好氣源壓力扭矩大于彈簧復位扭矩,再沿該行向左查找其型號,選擇GTE160型。

外形及連接尺寸

執行器型號 GTD/GTE040 GTD/GTE052 GTD/GTE065 GTD/G丁E080 GTD/GTE090 GTD/GTE100 GTD/GTE115 GTD/GTE125
A 114 140 164 190 208 247 276 302
A1 / / 178 215 244 295 340 395
B 82 96 102 130 140 156 177 182
C 60 74 90 108 118 134 149 160
D 50 62 75 91 101 112 127 139
E 45 50 62 65 74 90 94 103
F 14 16 18 18 20 25 25 25
G 2 2 2 2 2 2 2 2
H 22 22 22 22 22 22 22 24
M 042 F05￠50 F07￠70 F07￠70 F07￠70 F10￠102 F10￠102 F10￠102
N / F03￠36 F05￠50 F05￠50 F05￠50 F07￠70 F07￠70 F07￠70
O 4-M6 4-M6 4-M8 4-M8 4-M8 4-M10 4-M10 4-M10
P / 4-M5 4-M6 4-M6 4-M6 4-M8 4-M8 4-M8
Q / / ￠12.7 ￠15.88 ￠15.88 ￠19.05 ￠19.05 ￠22.23
R / / 14.2 18.38 18.38 21.5 21.5 24.63
S / / 3 5 5 5 5 5
口SWH1 11 11 14 17 17 22 22 22
口S×S 9 10 13 13 13 16 16 22.3

執行器型號 GTD/GTE140 GTD/GTE160 GTD/GTE190 GTD/GTE210 GTD/GTE255 GTD/GTE300 GTD/G丁E350
A 342 372 427 518 640 716 780
A1 434 474 567 718 920 1036 1138
B 216 233 282 305 352 400 458
C 181 198 232 255 302 350 408
D 159 176 206 228 275 324 380
E 110 110 128 135 159 196 220
F 30 30 45 45 50 50 75
G 3 3 4 4 3 2 5
H 34 34 50 50 50 50 55
M F12￠125 F12￠125 F12￠125 160×100 200×120 200X140 260×160
N F10￠102 F10￠102 F10￠102 F14￠140 F16￠165 F16￠165 200
O 4-M12 4-M12 4-M12 4-M16 4-M20 4-M20 4-M20
P 4-M10 4-M10 4-M10 4-M16 4-M20 4-M20 8-M16
Q ￠28.58 ￠28.58 ￠31.75 ￠3175 33￠34 ￠41.28 ￠50.8
R 32.1 32.1 35.25 35.25 37.34 45.28 54.8
S 8 8 8 8 10 12 12
口SWH1 27 27 36 36 46 46 60
口S×S 28.6 28.6 36 36 46 46 60

訂貨須知

執行器及附件的功能和用途

雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。 /彈簧復位式：在電路氣路切斷或故障，閥門自動開啟或關閉。/單電控電磁閥：供電時閥門打開或關閉．?dāng)嚯姇r閥門關閉或打開［可提供****型］。/雙電控電磁閥：一個線圈得電時閥門打開。另一個線圈得電時閥門關閉-有記憶功能(可提供****型)。/限位開關回訊器：遠距離傳送閥門的開關位置的信號(可提供****型)。/電氣定位器：根據電流信號(標準4～20mA)的大小對閥門的介質流量調節控制(可提供****型)。氣動定位器：根據氣壓信號(標O．02～O．1Mpa)的大小對閥門的介質流量調節控制。/電氣轉換器：將電流信號轉換成氣壓信號。與氣動定位器配套使用(可提供****型)。/氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運

動部件潤滑作用。 /手動操作機構：自動控制在不正常情況下可以手動操作。

氣動閥門是復雜的自動化控制儀表，由多種氣動元件組成。用戶根據控制需要。詳細選擇下列附件。并在技術合同上注明。 1、氣動執行器：①雙作用式、②單作用式、⑧型號規格、⑧動作時間。/2、電磁閥：①單控電磁閥、①雙控電磁閥、②使用電壓、③****型。/3、信號反饋：①機械式開關、②接近式開關、⑧輸出電流信號、④使用電壓、⑤****型。4、定位器：①電氣定位器、②氣動定位器、⑧電流信號、⑧氣壓信號、⑤電氣轉換器、⑥****型。/5、氣源處理三聯件：①過濾減壓閥、②油霧器。/6、手動操作機構。/7、特殊接口尺寸。/8、特殊定制。
