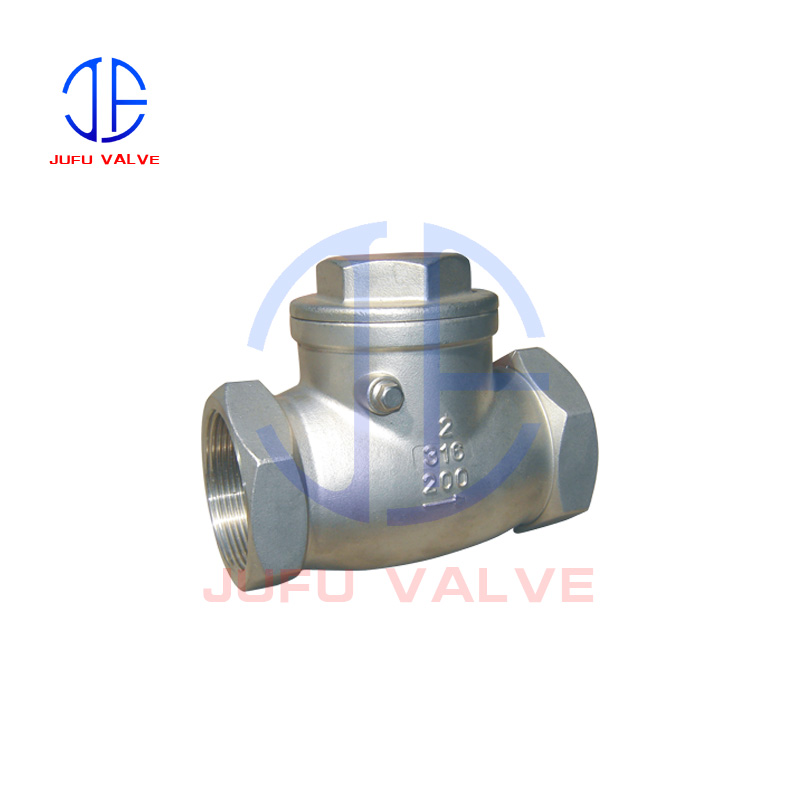

H14W絲扣內螺紋臥式旋啟式不銹鋼止回閥產品概述：
上正閥門304不銹鋼內螺紋旋啟式止回閥H14W-16P白鋼絲扣旋啟式止回閥（H14W，不銹鋼止回閥、內螺紋止回閥、旋啟式止回閥、絲口止回閥、絲扣止回閥、鍛鋼內螺紋止回閥、單向閥、逆止閥、白鋼止回閥、搖擺止回閥、臥式止回閥、防介質倒流止回閥）：本閥的功能是用來防止管路中的介質倒流，本閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉，本閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 適用介質為：水、油品、蒸汽、酸性介質等。
不銹鋼絲扣止回閥性能規范：
公稱壓力
|
1.6, 2.5, 4.0, 6.4
|
Mpa
|
強度試驗壓力
|
2.4, 3.8, 6.0, 7.6
|
低壓氣密封試驗壓力
|
0.6
|
高壓氣密封試驗壓力
|
2.0, 3.0, 4.8, 7.6
|
適用介質
|
H14H-(16-64)C
|
H14W-(16-64)P
|
H14W-(16-64)R
|
水、油品、汽
|
硝酸類
|
醋酸類
|
適用溫度℃
|
-40～200～425℃
|
不銹鋼絲扣止回閥主要零件材料：
序號
|
零件名稱
|
材質
|
1
|
閥體
|
碳鋼WCB
|
不銹鋼CF8M/CF8
|
2
|
閥蓋
|
碳鋼WCB
|
不銹鋼CF8M/CF8
|
3
|
搖桿插銷
|
碳鋼WCB
|
不銹鋼316/304
|
4
|
閥瓣
|
碳鋼WCB
|
不銹鋼CF8M/CF8
|
5
|
螺塞
|
碳鋼WCB
|
不銹鋼316/304
|
6
|
螺塞墊片
|
石墨墊片
|
聚四氟乙烯PTFE
|
不銹鋼絲扣止回閥主要外形連接尺寸mm：
尺寸
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
H
|
42
|
51
|
60
|
67
|
75
|
81
|
93
|
104
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
180
|
200
|
重量/kg
|
310
|
445
|
680
|
1040
|
1490
|
2020
|
|
|
|
