氮封閥

氮封裝置主要用于儲罐頂部，來維持儲罐的微正壓，隔離物料與外界的接觸，減少物料的揮發和浪費，保護儲罐安全。

中文名氮封閥

外文名Nitrogen seal valve

連接方式法蘭、螺紋材質 碳鋼 不銹鋼 特材

安裝位置大型儲儲罐

組成部件閥體，彈簧，閥盤，密封膜等

基本簡介編輯

氮封閥無需外加能源，利用被調介質自身能量為動力源�！∽詣涌刂崎y門介質流量，使閥后壓力保持恒定的壓力穩定裝置。

現已廣泛用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。

該閥特點：控制精度高，可比一般普通型直接操作型調壓閥高一倍左右。

調節壓差比大（如閥前0.8MPa,閥后0.001MPa）特別適合微壓氣體控制。

壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。

工作原理編輯

（1）當?shù)忾y關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。

（2）氮封閥打開時，當儲罐壓力稍微低于設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積，并有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低于設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮氣只從氣導閥進入儲罐。

自力式氮封閥編輯

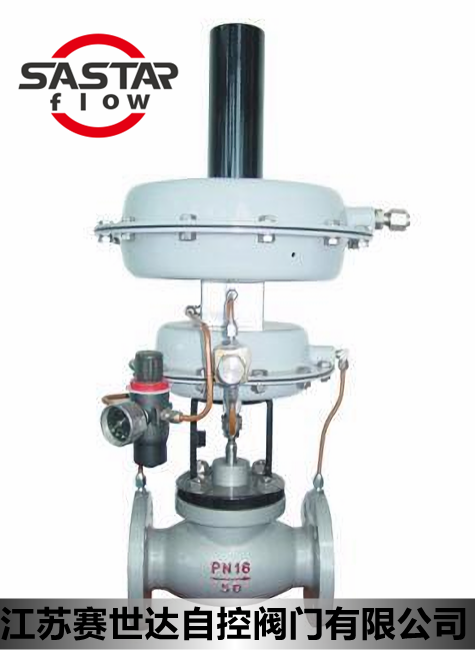

氮封裝置，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

供氮裝置，將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。

泄氮裝置，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
