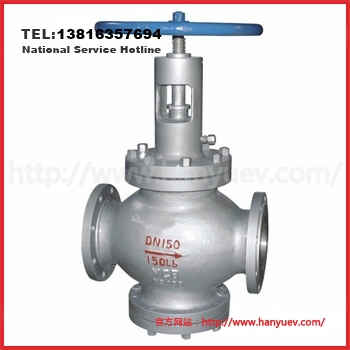

一、(K)TP41Y閥套式排污閥產品概述
(K)TP41Y閥套式排污閥是我公司在節流截止放空閥的基礎上，根據排污工況的特點，研制的新一代閥套式排污閥。該閥采用軟硬雙重密封機構硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏，使用壽命長。本產品在閥門的底部設置了較大的排污孔，必要時可以打開，清理閥內污物，閥芯上設有迷宮式防污墊，防止雜質進入中腔，始終保持中腔清潔，具有自動清潔功能等特點。
(K)TP41Y閥套式排污閥主要通過閥芯的上下運行改變閥門開度。開閥時，閥芯緩慢開啟，閥芯密封面與閥座密封面有一定空間距離時，氣體和雜質一同經過節流軸、套墊窗口、閥套窗口節流后，由閥套排污窗口排出。嵌在閥芯內腔的軟密封面利用進口介質流道方向與介質流道出口方向改變產生的渦流，實現自清掃，使軟密封面不粘附雜質。關閉時，嵌在閥芯內腔的聚四氟乙烯端面緊壓在閥座端面形成一道軟密封；閥芯硬密封副內腔錐面壓在閥座凸臺錐面上形成第二道硬質密封。硬軟雙質密封保證氣體介質零泄漏。
二、(K)TP41Y閥套式排污閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
基本型
|
抗硫型
|
1
|
閥 體
|
WCB
|
WCB
|
2
|
閥 蓋
|
WCB
|
WCB
|
3
|
閥 瓣
|
合金鋼（特殊處理）
|
合金鋼（特殊處理）
|
4
|
閥 桿
|
不銹鋼
|
抗硫不銹鋼
|
5
|
閥 座
|
合金鋼（特殊處理）
|
合金鋼（特殊處理）
|
6
|
閥桿螺母
|
鋁青銅
|
鋁青銅
|
7
|
密 封 圈
|
PTFE
|
PTFE
|
8
|
填 料
|
四氟膨脹石墨
|
四氟膨脹石墨
|
9
|
密 封 脂
|
耐油密封脂
|
抗硫密封脂
|
10
|
排 污 套
|
1Cr18Ni9
|
1Cr18Ni9
|
尊敬的用戶！如果你需訂購我廠閥套式排污閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材質、工作溫度等，本產品有直通式和角式兩種，型號中帶”K”的為抗硫型，具體詳情請聯系我司銷售技術人員，咨詢手機：13816357694，更多相關產品介紹請瀏覽：
