ポンプの構造原理
當社製水封式真空ポンプは円形ケーシングと羽根車より本體を構成し羽根車はケーシングと偏心した位置に取り付けられています。ケーシング內に適當量の水を入れて羽根車を回転させると、水は遠心力によってケーシングと同心の円形狀の水膜を作りながら運動します。
これにより水膜と隣接する羽根と羽根とによって密閉された空間が生じ、羽根車が回転するにしたがって空間は容積変化して、吸入、圧縮、排気を連続的に行い非常に高能率なポンプとなっています。
最近公害問題の面から吸引気體中に含まれる種々の有害ガスが水に溶解または混合して排出されるのを防ぐため封水を直接流出させないで循環させて使用する方式もあります。
LEH/LEMシリーズの特徴
水蒸気や水滴を含んだ気體の排気に最適である。
引火性ガスや腐食性ガスの排気ができる。
摩擦部分が少なく故障がないので連続運転に耐えられる。
低騒音でかつ振動が少ない。
連続排気で脈動がない。
軸封にメカニカルシールを使用し、メンテナンスが容易。
全機種エルモ形で従來のナッシュ形よりも効率到達圧力がよい。
定流量弁を內蔵して適量給水方式を採用している。
LEH型は2段ポンプで高真空用に、LEM型はモーター直結型ポンプでコンパクト、軽量です。
このような用途にお使いください
減菌乾燥、吸引裝置用の真空源
大型渦巻ポンプの呼水用
真空冷卻用の真空源
各種化學工業における脫水、乾燥用
真空凍結、真空含浸用の真空源
各種粉粒體の空気輸送の真空源
真空蒸発、真空濃縮器の真空源
真空脫臭用の真空源
真空鋳造用の真空源
各種真空染色用の真空源
真空脫水フィルタの脫水用
製紙工場抄紙工程における脫水用
排気速度曲線
LEH/LEM シリーズ
排気速度曲線
仕様
型式 ＼
仕様 電動機(kW) 到達圧力(Pa) 排気速度(m3/hr) 回転數(r.p.m) 口徑 給水量(l/min)
重量
(M含み) 寸法(W×D×H)
50Hz 60Hz 50Hz 60Hz
LEM3 0.2(2P） 7.3×103 3.4 4.2 2900 3500 PT3/8 3 14 275×190×205
LEM6 0.4(2P） 7.3×103 6.6 7.8 2900 3500 PT3/8 3 17 330×200×186
LEM20MA 0.75(2P） 7.3×103 17 20 2900 3500 PT3/4 3 19 361×250×200
LEM40MA 1.5(2P） 7.3×103 34 40 2900 3500 25 5 30 424×250×233
LEM40SS 1.5(2P） 7.3×103 34 40 2900 3500 25 5 30 424×250×233
LEM60SS 2.2(2P） 7.3×103 50 60 2900 3500 25 5 30 447×250×236
LEH30MS 1.5(2P） 2.3×103 22 27 2900 3500 25 5 50 625×269×359
LEH50MS 2.2(2P） 2.3×103 42 50 2900 3500 25 5 60 650×294×369
LEH100MS 3.7(4P） 2.3×103 75 90 1450 1750 40 10 130 825×422×500
LEH150MS 5.5(4P） 2.3×103 113 135 1450 1750 40 15 158 924×422×500
LEH200MS 7.5(4P） 2.3×103 150 180 1450 1750 40 15 250 1100×438×500
LEH300MS 11(4P） 2.3×103 250 － 1450 － 50 15 300 1243×535×632
LEH300MS 15(4P） 2.3×103 － 300 － 1750 50 15 345 1288×535×632
※型式のＭＡはインペラー材質が銅合金、ＭＳはインペラー材質がステンレス製、ＳＳは全ＳＵＳ製となります。
※排気速度、到達圧力共冷卻水溫度15℃での數値です

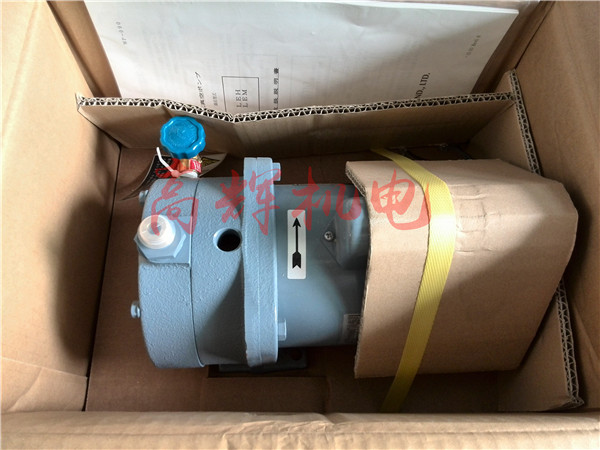

LEM20MA
/ LEM40MA / LEM40SS
