止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。
以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
我公司針對傳統結構止回閥存在的問題，以美國API標準和德國DIN標準為依據，結合我公司多年來在閥門試驗研究、開發設計、加工制造等方面的豐富經驗，研制開發了H76型對夾雙瓣旋啟式止回閥和H71型對夾式升降式止回閥系列產品，經石化、冶金、電力、輕工、食品等行業的企業和設備配套廠家的多年使用，效果良好，深受用戶好評。
產品經省級科學技術成果鑒定，技術上有創新，達到國內領先水平。并獲第四屆中國新技術新產品博覽會銀獎，并被推薦為浙江省高質量科技產品。
我公司負責起草的國家機械行業標準JB/T 8937-1999《對夾式止回閥》已在全國發布實施，為新技術的推廣與應用、為行業的技術進步做出了積極的貢獻。

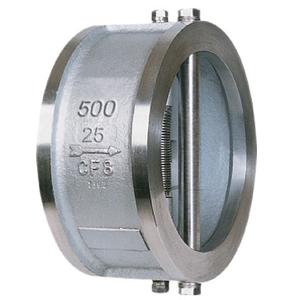

■結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力�。�
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力��；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力��；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
■用 途
對夾旋啟式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500；公稱通徑DN15～1200mm、NPS1/2～48；工作溫度-196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
■標準規范
設計與制造
|
結構長度
|
配管法蘭
|
壓力-溫度等級
|
試驗與檢驗
|
API594、
API 6D、
JB/T8937
|
API594、
API6D、
JB/T8937
|
JB/T74～90、
GB/T9112～9124、
GB/T 13402、
HG 20592～20635、
SH 3406
ANSI B16.5、
API 605、
ASME B16.47、
DIN 2543～2548、
|
JB/T74、
GB/T9124、
HG20604～20625、
ANSI B16.34、
DIN 2401、
SH 3406
|
API598
JB/T9092
|
■旋啟式止回閥對比
結構
形式
|
H76型對夾式雙瓣旋啟式止回閥
|
H44型法蘭單瓣旋啟式止回閥
|
水錘
壓力
|
水，閥瓣行程短、且有彈簧輔助關閉、關閥速度快 |
很大，閥瓣行程長，需要較長的關閉時間 |
| H76型的水錘壓力只有H44型的1/2～1/5 |
尺寸
重量
|
結構長度很短、體積小、重量輕。
為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價 |
結構長度很長，體積笨大，重量很重 |
| H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 |
流體
阻力
|
小，流體阻力系數ξ為2.6～0.7。
隨著閥門口徑的增大，流體阻力系數減小。 |
小，流體阻力系數ξ為1.3～3，
但低壓工況下，閥瓣不能完全開啟，流體阻力大。
流體阻力隨著閥門口徑的增大而增大。 |
安裝
|
可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。 |
可水平安裝或垂直安裝，
大口徑閥門重量重，需設置支座 |
開啟
壓力
|
很小，閥瓣在很小的壓差下就能完全打開 |
較大，閥瓣在較大的壓差下才能完全打開 |
可靠性
|
閥門為整體結構，簡單緊湊。
閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。 |
閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
水的當量體積流量Vw與
實際流體的體積流量V按下式換算：
式中：Vw-水的當量體積流量，1/S；
ρ-流體密度，kg/m3；
V-實際流體的體積流量，1/S。
公稱通徑
|
閥門全開啟時的流體阻力系數ξ
|
常溫下閥門全開啟時的水流量系數
|
流體的流向
|
DN
|
NPS
|
Kv（m3/h）
|
Cv（U.S）
|
Cv（U.K）
|
↑
|
→
|
開啟壓力近似值KPa
|
50
|
2
|
2.6
|
63
|
74
|
62
|
2
|
1
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
250
|
10
|
1.2
|
2330
|
2726
|
2283
|
2
|
1
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
800
|
32
|
0.7
|
31241
|
36552
|
30616
|
4
|
1
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
配管法蘭
|
公稱壓力
|
常規產品型號
|
JB/T74
～90
GB/T9112
～9124
HG20592
～20614
|
PN1.0MPa
|
H76H-10C
|
H76W-10P
|
H76W-10P8
|
H76W-10P3
|
H76W-10R
|
H76W-10R8
|
H76W-10R3
|
PN1.6MPa
|
H76H-16C
|
H76W-16P
|
H76W-16P8
|
H76W-16P3
|
H76W-16R
|
H76W-16R8
|
H76W-16R3
|
PN2.5MPa
|
H76H-25
|
H76W-25P
|
H76W-25P8
|
H76W-25P3
|
H76W-25R
|
H76W-25R8
|
H76W-25R3
|
PN4.0MPa
|
H76H-40
|
H76W-40P
|
H76W-40P8
|
H76W-40P3
|
H76W-40R
|
H76W-40R8
|
H76W-40R3
|
PN6.3MPa
|
H76H-63
|
H76W-63P
|
H76W-63P8
|
H76W-63P3
|
H76W-63R
|
H76W-63R8
|
H76W-63R3
|
PN10.0MPa
|
H76H-100
|
H76W-100P
|
H76W-100P8
|
H76W-100P3
|
H76W-100R
|
H76W-100R8
|
H76W-100R3
|
PN16.0MPa
|
H76H-160
|
H76W-160P
|
H76W-160P8
|
H76W-160P3
|
H76W-160R
|
H76W-160R8
|
H76W-160R3
|
PN20.0MPa
|
H76H-200
|
H76W-200P
|
H76W-200P8
|
H76W-200P3
|
H76W-200R
|
H76W-200R8
|
H76W-200R3
|
PN25.0MPa
|
H76H-250
|
H76W-250P
|
H76W-250P8
|
H76W-250P3
|
H76W-250R
|
H76W-250R8
|
H76W-250R3
|
GB/T9112
～9124
HG20615
～20635
SH 3406
|
PN2.0MPa
|
H76H-20C
|
-
|
H76W-20P8
|
H76W-20P3
|
-
|
H76W-20R8
|
H76W-20R3
|
PN5.0MPa
|
H76H-50
|
-
|
H76W-50P8
|
H76W-50P3
|
-
|
H76W-50R8
|
H76W-50R3
|
PN11.0MPa
|
H76H-110
|
-
|
H76W-110P8
|
H76W-110P3
|
-
|
H76W-110R8
|
H76W-110R3
|
PN15.0MPa
|
H76H-150
|
-
|
H76W-150P8
|
H76W-150P3
|
-
|
H76W-150R8
|
H76W-150R3
|
PN26.0MPa
|
H76H-260
|
-
|
H76W-260P8
|
H76W-260P3
|
-
|
H76W-260R8
|
H76W-260R3
|
PN42.0MPa
|
H76H-420
|
-
|
H76W-420P8
|
H76W-420P3
|
-
|
H76W-420R8
|
H76W-420R3
|
ANSI
B 16.5
|
Class150
|
H76H-A1C
|
-
|
H76W-A1P8
|
H76W-A1P3
|
-
|
H76W-A1R8
|
H76W-A1R3
|
Class300
|
H76H-A3
|
-
|
H76W-A3P8
|
H76W-A3P3
|
-
|
H76W-A3R8
|
H76W-A3R3
|
Class600
|
H76H-A6
|
-
|
H76W-A6P8
|
H76W-A6P3
|
-
|
H76W-A6R8
|
H76W-A6R3
|
Class900
|
H76H-A9
|
-
|
H76W-A9P8
|
H76W-A9P3
|
-
|
H76W-A9R8
|
H76W-A9R3
|
Class1500
|
H76H-A15
|
-
|
H76W-A15P8
|
H76W-A15P3
|
-
|
H76W-A15R8
|
H76W-A15R3
|
Class2500
|
H76H-A25
|
-
|
H76W-A25P8
|
H76W-A25P3
|
-
|
H76W-A25R8
|
H76W-A25R3
|
主要
零件
材料
|
閥 體
|
WCB（A105）
|
ZG1Cr18Ni9Ti
|
CF8（304）
|
CF8（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M（316L）
|
閥 瓣
|
CF8
|
CF8
|
CF8
|
CF3
|
CF8M
|
CF8M
|
CF3M
|
閥 軸
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
彈 簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
0Cr17Ni12Mo2
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
適用
工況
|
適用介質
|
水、
蒸汽、
油品等
|
硝酸等腐蝕性介質
|
強氧化性
介質
|
醋酸等腐蝕性介質
|
尿素等
腐蝕性介質
|
適用溫度（℃）
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
|
