Y型過濾器概述

　　過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前我國基本上都采用R406型除污器，該除污器體積大、阻力大安裝不方便，而且排污的時間長，成本高，未能很好地滿足廣大用戶的需求。我們廠針對以上問題，進行改進制作，研制成三大類系列過濾器，其外形基本相同（Y型），內部件全部采用不銹鋼、堅固耐用。該過濾器體積小，濾眼細、阻力小、效率高、安裝檢修方便、成本低，能滿足各種管道的需求

依照標準

Y型過濾器用來清除介質中的雜質，保護閥門及設備的正常使用。一般通水網為18-30目/cm2，通
　　氣網為40-100目/cm2通油網為100-480目/cm2。可根據介質相應配置。
    法蘭尺寸PN1.0MPa按GB9115.8-88標準。
　　法蘭尺寸PN1.6MPa按GB9113.3-88標準
　　法蘭尺寸PN2.5MPa按GB9113.4-88標準
　　公稱壓力：1.6～2.5Mpa；
　　公稱通徑：50～450mm。

規格參數

主要技術參數

　　本過濾器有殼體、排污蓋、濾芯、濾網、螺柱等組成。網眼總面積是入口管道截面的3-4倍，壓差為為0.05-0.15，壓力在設計上有不同的情況，在設計時請注明。

Y型過濾器說明

SG型水過濾器，用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質使設備和管道免受堵塞和磨損，工作壓力16-40Kg/cm²，在額定流速下壓損為0.05-0.1米水柱。

　　QG型氣（汽）過濾器，用于各種用汽設備，如：蒸汽儀表、疏水閥，壓縮空氣和各類用汽設備前均需安裝。工作壓力：16-40Kg/cm²。在額定流速下壓損為0.05-0.2米水柱。YG型油過濾器，該產品濾眼密度有多種。例如：64孔、200孔、480孔/cm²，用于各種輸油管道上一切設備。例如：油泵、油鍋爐前均需安裝，工作壓力：16-40Kg/cm²，在額定流速下壓損為0.05-0.1米水柱。

材料選用表

連接尺寸參數

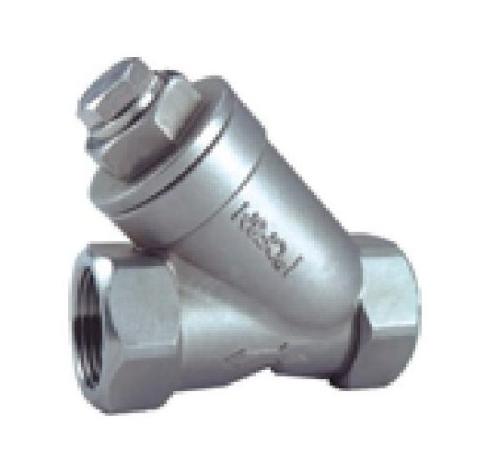

（圖1：Y型過濾器外型）
