創意無極限，儀表大發明。今天為大家介紹一項國家發明授權****——一種閥門遠程控制系統。該****由北京卓越立雅科技有限公司申請，并于2017年10月27日獲得授權公告。

　　內容說明

　　本發明涉及閥門控制領域，特別是指一種閥門遠程控制系統。

　　發明背景

　　目前為各種管道提供在線監測、自動控制的閥門遠程管理系統，即通過有線、無線信號傳輸?shù)街付ǖ墓芾砥脚_上，通過管理平臺的自動分析使其對管道實施24小時的在線監測及管理，降低因管道泄漏的安全隱患，加快因管道泄漏后快速關閉管道內的物體使其減少管道泄漏造成的人員傷亡及環境污染。但是，現有的閥門遠程控制系統存在安全性差、反應慢。此外，在外界溫度較低時，閥門遠程控制系統不靈活的問題。

　　發明內容

　　本發明提出一種閥門遠程控制系統，解決了現有技術中閥門調節安全性差、反應慢的問題。此外，還解決了閥門遠程控制系統在外界溫度較低時不靈活的問題。

　　本發明的技術方案是這樣實現的：一種閥門遠程控制系統，包括：閥門；用于閥門遠程操作和狀態監測的上位機，設置在閥門外；用于上位機控制的微控制系統，設置在閥門上，控制閥門的驅動機構，與所述上位機通信；用于所述上位機和微控制系統通信的電力載波通信模塊，與所述上位機和微控制系統電連接；以及用于檢測所述閥門狀態的信號采集模塊，與所述微控制系統電連接。

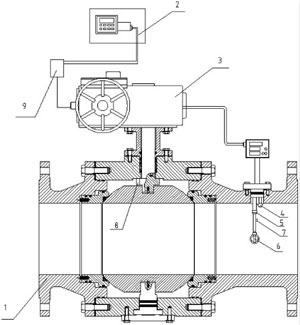

圖為本發明所述的閥門遠程控制系統的結構示意圖
　　

      所述微控制系統接收到所述上位機發出的指令后，控制所述信號采集模塊采集閥門的狀態，且根據閥門的狀態發出控制閥門驅動機構的指令。

　　優選的是，所述的閥門遠程控制系統中，所述微控制系統包括：主控單元，與所述電力載波通信模塊電連接；無線傳輸單元，與所述主控單元、電路檢測單元電連接，與所述上位機通信；用于所述主控單元、電路檢測單元、無線傳輸單元供電的電源單元；用于監測主控單元和電源單元的電路檢測單元；以及用于確保所述主控單元、電路檢測單元、無線傳輸單元持續穩定供電的備用電源單元，與所述電源單元電連接；

　　所述電路檢測單元監測所述電源單元，并將監測信息傳輸至所述主控單元，當所述監測信息不在預設的范圍內，所述主控單元控制所述備用電源啟動；所述預設的范圍是所述電源單元正常運行的參數范圍。

　　優選的是，所述的閥門遠程控制系統中，所述信號采集模塊包括：用于檢測閥門內流量的流量傳感器，設置在閥門內部，與所述主控單元電連接；用于檢測閥門內壓力的壓力傳感器，設置在閥門內部，與所述主控單元電連接；[0022] 用于檢測閥門內溫度的溫度傳感器，設置在閥門內部，與所述主控單元電連接；用于檢測閥門內氣體濃度的氣體傳感器，設置在閥門內部，與所述主控單元電連接；以及用于檢測閥門啟停的閥門啟停傳感器，設置在閥門內部，與所述主控單元電連接。

　　所述的閥門遠程控制系統中，還包括：報警裝置，設置在閥門外，與所述上位機電連接；所述主控單元接收并分析所述檢測單元和信號采集模塊檢測到的信息，當檢測到的信息超過預定信息的范圍，所述主控單元與所述上位機通信，觸發所述報警裝置；所述預定信息的范圍是閥門正常關閉、正常運行狀態以及主控單元正常工作狀態下的參數范圍。

　　所述的閥門遠程控制系統中，所述閥門內的驅動機構設置有用于手動控制閥門的第一開關，設置在閥門外，與所述閥門的驅動機構連接。

　　本發明的有益效果為：本發明提供的閥門遠程控制系統，利用上位機通過微控制系統對閥門進行遠程操作和狀態監測，微控制系統根據閥門的狀態發出控制閥門驅動機構的指令，信號采集裝置對閥門的狀態實時監測，微控制系統快速執行控制閥門的指令，增強了閥門使用的安全性，提高了對閥門控制的速度。此外，增加了溫控裝置，有助于對閥門內部的溫度調節，避免溫度過低影響閥門的靈活性，從而影響閥門遠程控制系統的靈活性。
