清管閥主要用于水、石油、天然氣等長線中清洗管道的新型閥門,更輕松地完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。能夠完全替代傳統使用的以清管器收發筒為核心的復雜的清管器發射、接收裝置 ，同時也具有通用兩位式截斷球閥的功能。也叫PIG閥。
清管閥工作原理：將清管器通過清管閥進入管線中，在介質壓力推動下，其清除管線中的雜質，清管閥應成對使用，其功能為發射清管器和接受清管器。
閥體密封副經特殊工藝處理后，可承受高溫、高壓、耐蝕性好，使用壽命長。
傳動方式：采用蝸輪機構，操作輕便靈活。
清適用介質：水、蒸汽、油品，適用溫度（℃）-30-150
PV47F型清管閥

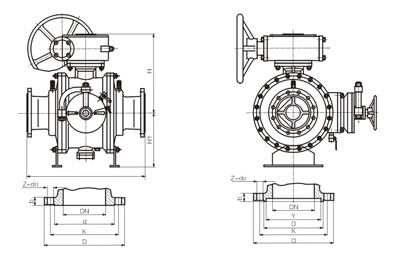

PV47F型清管閥結構圖
PV47F型清管閥結構特點：
1、一閥多用：是一種作為清管器發射和接收裝置的新型閥門，它同時也具有通用兩位通式球閥的功能。
2、操作省力：襯有潤滑性能和減摩性能好的銅合金軸承，球體與閥座的作用力得到精確控制，閥桿不受球體推力作用，能靈活轉動。
3、快開盲板：盲板和閥體間采用牙嵌式配合，操作方便，
4、耐火結構：密封面燒毀時，在彈簧力作用下，推動閥座與球體形成金屬密封。
5、防靜電結構：在閥桿與球體及閥桿及閥體均設置能導靜電彈簧和觸頭。
6、聯鎖結構;放空閥與快開盲板鎖定鎖聯鎖，在放空閥沒打開泄壓之前不能打開盲板，保證了操作的安全性。
7、輔助密封設置：本閥設置有閥座緊急密封系統，密封不好時，通過輔助密封系統向密封面注相應的密封劑。當輸送介質含有少量顆粒時，為保證密封性能可靠，可以通過輔助密封系統注清洗劑，對密封面進行清洗。
8、清洗功能：閥體設置有清洗閥，當輸送有毒介質時通過帶有一個噴頭的注水閥沖洗閥門體腔，通過排污閥放到排污罐。
清管閥執行標準
1、設計和制造：ANSI B16.34;PDI6D。
2、檢驗和試驗：GB/T13927－1993；API598。
3、法蘭連接：JB/T79.1~2－1994；ANSI B16.5。
清管閥主要零件材料
|
閥體、閥蓋
|
GB
|
WCB
|
ZG1Cr18Ni9Ti
|
|
ASTM
|
A216、WCB
|
CF8
|
|
球體
|
GB
|
2Cr13
|
1Cr18Ni9Ti/表面特殊處理
|
|
ASTM
|
420
|
304+HF
|
|
閥座
|
GB
|
1Cr18Ni9Ti+PTFE
|
1Cr18Ni9Ti+PTFE
|
|
ASTM
|
304+PTFE
|
304+PTFE
|
|
上、下軸
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
|
ASTM
|
420
|
304
|
|
填料
|
GB
|
PTFE
|
PTFE
|
|
ASTM
|
PTFE
|
PTFE
|
|
螺栓
|
GB
|
35
|
0Cr18Ni9
|
|
ASTM
|
A193 B7
|
A320－B8
|
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
|
ASTM
|
A194
|
A194－8
|
主要外形連接尺寸（國標）
|
公稱壓力PN
|
公稱通徑DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
z-do
|
H
|
H1
|
|
1.6MP
|
100
|
750
|
220
|
180
|
155
|
－
|
20
|
8-φ18
|
410
|
290
|
|
150
|
850
|
285
|
240
|
210
|
－
|
24
|
8-φ23
|
480
|
350
|
|
200
|
914
|
340
|
295
|
265
|
－
|
26
|
12-φ23
|
540
|
420
|
|
250
|
1092
|
405
|
355
|
320
|
－
|
30
|
12-φ25
|
610
|
480
|
|
300
|
1200
|
460
|
410
|
375
|
－
|
30
|
12-φ25
|
700
|
540
|
|
350
|
1614
|
520
|
470
|
435
|
－
|
34
|
16-φ25
|
820
|
610
|
|
400
|
1928
|
580
|
525
|
485
|
－
|
36
|
16-φ30
|
940
|
670
|
|
500
|
2250
|
715
|
650
|
608
|
－
|
44
|
20-φ34
|
1160
|
810
|
|
2.5MPa
|
100
|
750
|
230
|
190
|
160
|
－
|
24
|
8-φ23
|
410
|
290
|
|
150
|
850
|
300
|
250
|
218
|
－
|
30
|
8-φ25
|
480
|
350
|
|
200
|
914
|
360
|
310
|
278
|
－
|
34
|
12-φ25
|
540
|
420
|
|
250
|
1092
|
425
|
370
|
332
|
－
|
36
|
12-φ30
|
610
|
480
|
|
300
|
1200
|
485
|
430
|
390
|
－
|
40
|
16-φ30
|
700
|
540
|
|
350
|
1614
|
555
|
490
|
448
|
－
|
44
|
16-φ34
|
820
|
610
|
|
400
|
1928
|
620
|
550
|
505
|
－
|
48
|
16-φ34
|
940
|
670
|
|
500
|
2250
|
730
|
660
|
610
|
－
|
52
|
20-φ41
|
1160
|
810
|
|
4.0MPa
|
100
|
750
|
235
|
190
|
160
|
150
|
24
|
8-φ23
|
410
|
290
|
|
150
|
850
|
300
|
250
|
218
|
204
|
30
|
8-φ25
|
480
|
350
|
|
200
|
914
|
375
|
320
|
282
|
260
|
38
|
12-φ30
|
540
|
420
|
|
250
|
1092
|
450
|
385
|
345
|
313
|
42
|
12-φ34
|
610
|
480
|
|
300
|
1200
|
515
|
450
|
408
|
364
|
46
|
16-φ34
|
700
|
540
|
|
350
|
1614
|
580
|
510
|
465
|
422
|
52
|
16-φ34
|
820
|
610
|
|
400
|
1928
|
660
|
585
|
535
|
474
|
58
|
16-φ41
|
940
|
670
|
|
500
|
2250
|
755
|
670
|
612
|
576
|
62
|
20-φ48
|
1160
|
810
|
本文中所有文字、數據、圖片均只適用于參考，清管閥性能參數、結構尺寸參數、價格等詳情，請聯系專業清管閥制造商：浙江西鐵閥門有限公司，電話: 0577-67985558 67985559，傳真: 0577-67986222
|
