偏心旋轉閥工作原理:偏心旋轉調節閥是一種結構新穎、流 體阻力小的直通型閥體結構，閥芯的回轉中心不與旋轉軸同心，可減小閥座磨損，延長使用壽命；閥芯后部設有一個導流翼，有利于流體穩定流動，具有優良的穩定性。同時，還具有流量大，可調范圍廣的優點特別適用于含有淤漿的工藝系統控制。

為保證大的可調比和可靠性，并減少儀表，可采用如下圖所示的，偏心旋轉型閥芯的調節閥。此閥可用于含酸性氣體或液體，其結構和材料符合美國國家防腐蝕工程師學會標準NACE MR0175—2002

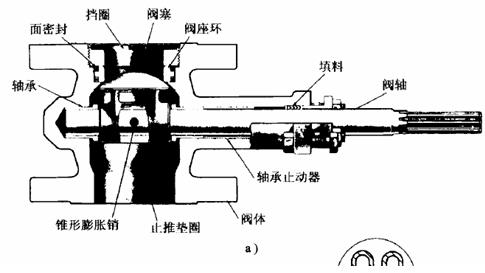

偏心旋轉閥—總體結構圖

    偏心旋轉調節閥閥體流路簡單，阻力小，與同口徑單、雙座閥相比，有較大的流通能力，但重量只有其1/3左右。偏轉閥采用旋轉運動，提高了填料函密封性，同時具有較大的輸出力，所以閥的泄漏較小，剛度較大，在額定壓差下能可靠地工作。偏心旋轉閥芯、閥桿只作旋轉運動，所以它開關轉動時所承受摩擦力很小，當閥芯和閥座相接觸關閉時，閥芯柔臂在執行機構推力作用下產生微小彈性變形及彈 性漲緊力，使閥芯與閥座接觸更加緊密牢固，因此，偏心旋轉閥泄漏量很小。同時關閉閥門所需的推力與球閥、蝶閥相比要小。

偏心旋轉調節閥的特點：

1）閥座壽命長。耐久的、堅固的金屬或陶瓷閥座密封圈和偏心的閥芯，在啟閉過程中，如左圖所示，減少了閥芯與閥座的摩擦，改善了閥座密封面的破壞，以及開啟時的阻力。閥芯在旋轉至關閉位置時，閥芯與閥座密封圈會產生自動重疊作用，使密封面間得到更合理的配合。閥座密封圈的材質可選用316不銹鋼、A105鍛造碳鋼堆焊硬質合金及陶瓷。

2）性能可靠。特殊的閥座密封圈設計，能自動定心、自行搭接、動態與閥芯對準，可提高使用壽命。密封金屬軸承可防止顆粒堆積的軸面而防止閥芯轉動。

3）可多種操作。自動定心的閥座密封圈和堅固的閥芯，可以在其向前流和反向流任一方向使用時達到密封。使用向后流方向，出口湍流區是遠離閥座密封面的，另外閥芯的90℃行程亦有助于減少閥芯與流動介質的沖刷，減少損壞的可能性。

4）安裝方便。帶法蘭的閥體，可以與不同等級的管道法蘭連接。配合不同的設計要求，亦可避免有外露的法蘭螺釘。安裝時的定位面和整體效果也較好。還可提供壓緊式的無法蘭閥體，安裝時可依靠法蘭螺釘定位。

偏心旋轉調節閥技術參數和性能指標閥體材質：WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti

芯座材料：0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金；0Cr18Ni12Ti 嵌聚四氟乙烯（閥座）。

法蘭標準：ANSI B16.5或JB/T79《 管路法蘭及墊片》。

氣源接頭：Rcl/4

附 件：閥門定位器（氣動、電 - 氣）；空氣過濾減壓閥；手輪機構。

環境溫度：-40～ + 70 ℃

金屬閥座：-195 ～ + 398 ℃

軟閥座：-73 ～+ZO4OC

偏心旋轉調節閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
