鍛鋼波紋管截止閥是指閥體采用鍛造鋼的波紋管截止閥。
鍛鋼波紋管截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼波紋管截止閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
鍛鋼波紋管截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。有特殊要求時也可采用全焊透連接。
鍛鋼波紋管截止閥是引進國外先進技術、采用國外金屬波紋管密封技術制造，高性能的彈性金屬波紋管，伸縮疲勞壽命特別長。
鍛鋼波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
鍛鋼波紋管截止閥的應用范圍：
鍛鋼波紋管截止閥應用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。

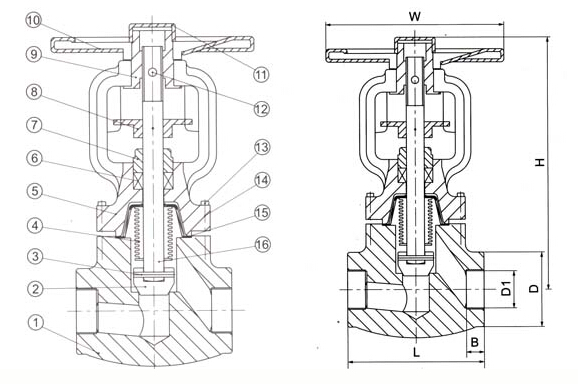

鍛鋼波紋管截止閥結構圖
鍛鋼波紋管截止閥的結構特點：
1.雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能;
7.閥桿升降位置指示更直觀。
標準材質細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
|
波紋管
|
SS
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
|
8
|
填料壓套
|
A276420
|
A182F304
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
12
|
閥桿螺母
|
A276420
|
|
|
手輪
|
A197
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
銷釘
|
A276420
|
A182F304
|
|
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
墊圈
|
SS
|
|
14
|
銘牌
|
SS
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
尺寸(MM)和重量(KG)
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
|
L1
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
|
H（開）
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
波紋管截止閥的特性：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
◆技術規范
|
結構形式
|
BB-BG-OS & Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
ASME B16.10、BS1873
|
|
結構長度
|
ASME B16.10
|
|
連接法蘭
|
ASME B16.5
|
|
試驗和檢驗
|
API598
|
◆產品性能規范
|
公稱壓力（LB）
|
殼體試驗壓力（MPa）
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
150
|
3.0
|
2.2
|
≤350℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
