1.開關磁阻電機原理--簡介
　　開關磁阻電動機，其英文名稱為Switched Reluctance Drive，簡稱SRD，調速系統兼具直流、交流兩類調速系統的優點，是繼變頻調速系統、無刷直流電動機調速系統之后發展起來的最新一代無級調速系統，是集現代微電子技術、數字技術、電力電子技術、紅外光電技術及現代電磁理論、設計和制作技術為一體的光、機、電一體化高新技術。

2.開關磁阻電機原理--結構
　　開關磁阻電動機驅動系統是高性能機電一體化系統，主要由開關磁阻電動機、功率變換器、傳感器和控制器四部分組成。其中開關磁阻電動機為系統主要組成部分，實現電能向機械能的轉化。功率變換器是連接電源和電機的開關器件，用以提供開關電動機所需電能。傳感器要用來反饋位置及電流信號，并傳送給控制器。控制器是系統的中樞，起決策和指揮作用，主要是針對傳感器提供的轉子位置、速度和電流反饋信息以及外部輸入的指令，實現對開關磁阻電動機運行狀態的控制。

3.開關磁阻電機原理

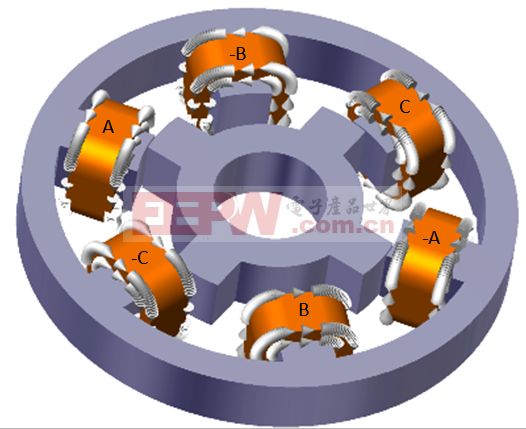

　　開關磁阻電動機是利用磁阻最小原理，也就是磁通總是沿磁阻最小的路徑閉合，利用齒極間的吸引力拉動轉子旋轉。為方便分析磁路，我們把相對的相分別標為a、b、c相，各相線圈由開關控制電流通斷，約定轉子啟動前的轉角為0度。
　　A相線圈接通電源產生磁通，磁力線從最近的轉子齒極通過轉子鐵芯，磁力線可看成極有彈力的線，在磁力的牽引下轉子開始逆時針轉動;磁力一直牽引轉子轉到30度為止，到了30度轉子不再轉動，此時磁路最短。
　　為了使轉子繼續轉動，在轉子轉到30度前已切斷A相電源在30度時接通B相電源，磁通從最近的轉子齒極通過轉子鐵芯，于是轉子繼續轉動，磁力一直牽引轉子轉到60度為止。
　　在轉子轉到60度前切斷B相電源在60度時接通C相電源，磁通從最近的轉子齒極通過轉子鐵芯，轉子繼續轉動，磁力一直牽引轉子轉到90度為止。
　　當轉子轉到90度前切斷C相電源，轉子在90度的狀態與前面0度開始時一樣，重復前面過程，接通A相電源，轉子繼續轉動，這樣不停的重復下去，轉子就會不停的旋轉。
